LX6160架空線路接地故障定位儀

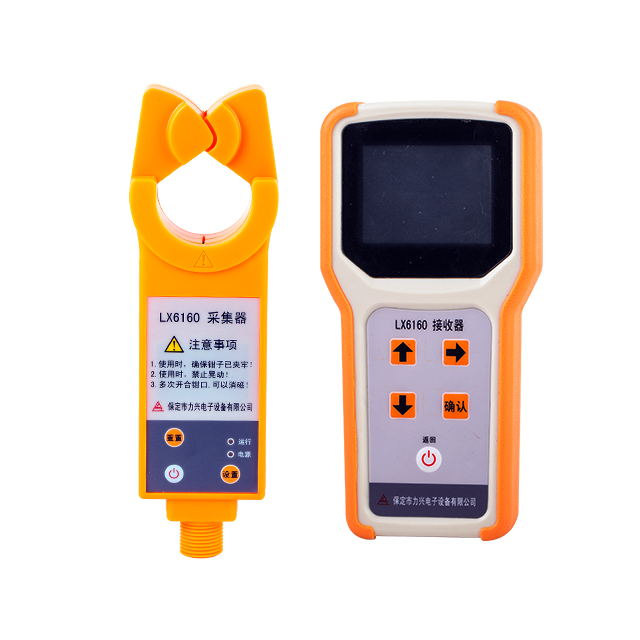

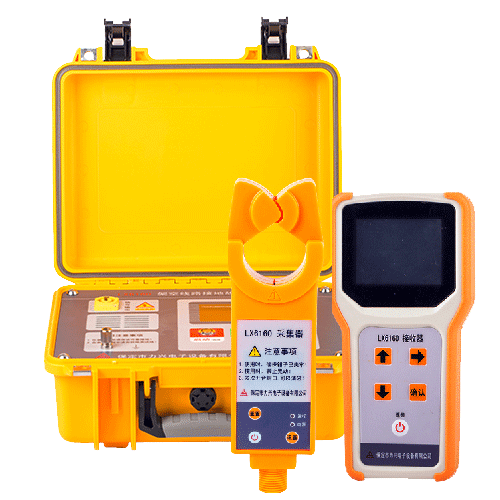

該儀器是我公司研發的一款針對小電流系統（主要針對10kV）架空線路接地故障停電后進行接地點精確快速定位的檢測儀器。信號主機向架空線路注入0.5Hz超低頻直流脈動信號，采集器采集線路中電流波形，接收器接收采集器通過無線射頻模塊發出的測試數據，并顯示電流波形及故障位置。檢測方法為二分法，快速確定接地故障點，減少盲目性，縮短故障查找時間
? 純直流高壓電源，0.5Hz超低頻脈沖輸出方式，徹底解決線路對地寄生電容的影響。
? 獨家首創的信號主機遙控功能。
? 創新性的多組同時檢測模式，大大提高接地故障定位效率。
? 體積小、重量輕，減輕現場檢測工作強度。
? 可檢測金屬性接地、過度接地、弧光接地等多種故障類型，適用范圍廣。
? 采用純直流高壓電源，以0.5Hz超低頻方式輸出，結合采集器智能波形識別算法，徹底解決線路對地寄生電容對檢測帶來的影響；檢測距離可達100km。
? 獨家首創的信號主機遙控功能，可使用接收器直接遙控高壓信號主機，增強操作的安全性。
? 創新性的多組同時檢測模式，多套采集器、接收器協同進行檢測，可有效提高接地故障定位效率。
? 專業的產品優化設計，使得儀器體積小、重量輕，從而減輕現場檢測工作強度。
? 可檢測金屬性接地、過度接地、弧光接地等多種故障類型（信號主機顯示故障類型及接地電阻值），接收器實時顯示線路中施加電流的波形及故障位置，方便更加深入分析故障。
? 采用高精度濾波采樣系統，使得檢測電阻值可達100kΩ，能有有效的檢測隱性故障，并避免被50Hz工頻信號干擾。
? 采用大尺寸工業級彩色液晶屏，顯示更清晰、操作簡單、人機交互更友好。
? 整套系統采用電池供電，無需外接電源，便于現場操作。
? 能夠檢測金屬性接地、過度接地、弧光接地等多種故障類型；信號主機顯示故障類型及接地電阻值。
? 信號主機遙控功能；接收器通過無線通訊方式遙控信號主機。
? 采集器和接收器之間采用無線通訊方式傳輸數據；接收器可顯示線路中施加的電流波形、幅值及故障位置。
? 儀器體積小、重量輕；具備完善的電源管理功能及低功耗設計，保障儀器能長時間穩定工作。
? 整套系統采用無線通訊方式傳輸數據，簡化測試操作。
? 可存儲140條故障記錄，便于用戶查看、對比測試數據。
| 信號主機 | |||
| 開路電壓 | 3000V | 最大輸岀電流 | 40mA |
| 接地電阻測量范圍 | 0-100kΩ | 電流輸岀精度 | ± 1mA |
| 絕緣阻抗分辨率 | ±0.1kΩ | 工作電源 | 大容量鋰電池 |
| 顯示方式 | 4.3寸工業級彩色液晶 | 工作時間 | 大于4h |
| 體 積 | 320 x 272 x 145mm | 重 量 | 4.5kg |
| 采 集 器 | |||
| 檢測方式 | 電流測試鉗 | 通訊方式 | 無線 |
| 傳輸距離 | 50m | 測量范圍 | 4mA-50mA |
| 工作時間 | 6h | 準 確 度 | ± （讀數 x 1%+4） |
| 電 源 | 7號堿性電池 | ||
| 體 積 | 254 x 76 x 31mm | 質 量 | 0.28kg |
| 接 收 器 | |||
| 通訊方式 | 無線 | 傳輸距離 | 50m |
| 顯示方式 | 2.4寸工業級彩色液晶 | 工作時間 | 6h |
| 電 源 | 7號堿性電池 | ||
| 體 積 | 165 x83 x32mm | 質 量 | 0.22kg |
| 使用條件 | |||
| 溫 度 | -10℃ - 55℃ | 濕 度 | ≤95% |
| 海 拔 | < 4500m | ||
